Ящики управления освещением ЯУО от таймера

Ящики управления освещением ЯУО от таймера: описание и особенности

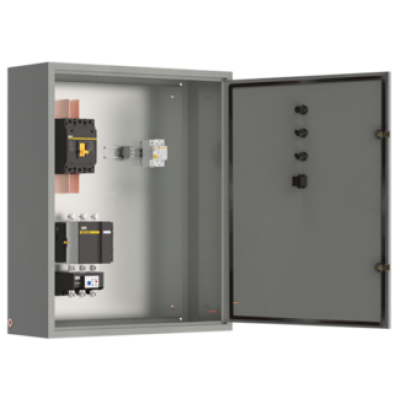

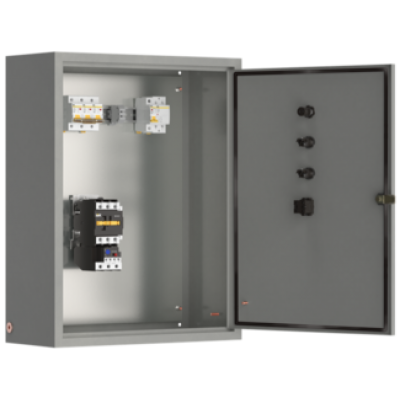

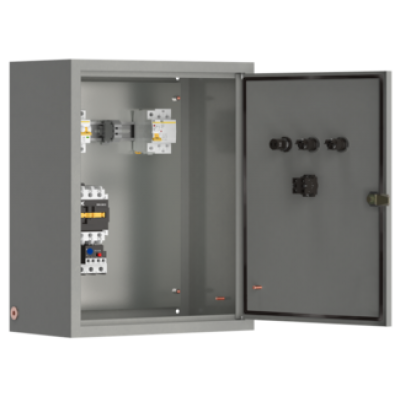

Серия ЯУО9603 включает и выключает освещение по заданному времени. Из пяти типоразмеров, от ЯУО9603-3474 до ЯУО9603-3874, подходящий выбирают по току нагрузки линии: вводной автомат 3P бывает на 32, 40, 50, 63 или 80 А, контактор на 25, 32, 40, 50 или 65 А, цепь управления защищена автоматом 1P на 1 А.

Внутри ящика кроме таймера есть фотореле, поэтому в паспортной схеме предусмотрены оба устройства. Ящики IEK устанавливаются на стену рядом с вводным щитком и подключаются кабелем питания и линиями светильников.

При подборе суммируют мощность светильников, берут контактор с запасом по току и проверяют, что вводной автомат подходит под сечение питающего кабеля.

Это основной вариант там, где освещение нужно включать строго по графику.
