Шины PEN 6х9мм Х/1

Шины PEN 6х9мм Х/1: описание и особенности

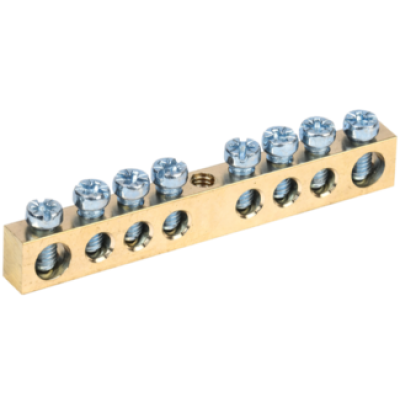

Шины PEN «земля-ноль» без покрытия в варианте Х/1 тянутся от 38 мм до 168 мм, и длина определяется числом выводов: от 4 до 24. Одиннадцать позиций, у всех винты крепления М4, один ряд выводов и крепление по центру шины.

Латунная шина сечением 6х9 держит 100 А при 400 В и принимает проводник 1,5...10 мм². Монтаж на изолятор, поэтому при расчете места учитывайте размер опоры и расстояние до соседних аппаратов.

Выбирают шину по количеству присоединяемых нулевых и защитных проводников. Если нужна защита поверхности от окисления, посмотрите соседнюю подгруппу с никелевым покрытием от IEK с теми же размерами. Одинаковый шаг выводов упрощает подбор перемычек и наконечников к проводникам. Для щита, рассчитанного на несколько групп потребителей, одной шины с четырьмя выводами часто мало.
