IEK ORF 03: реле контроля трехфазного питания для надежной работы оборудования
IEK ORF 03 — реле для мониторинга трехфазной сети переменного тока. Устройство отслеживает напряжение в диапазоне 220–46...
Читать далее →
Артикул: ORF-03-220-460VAC
В наличии

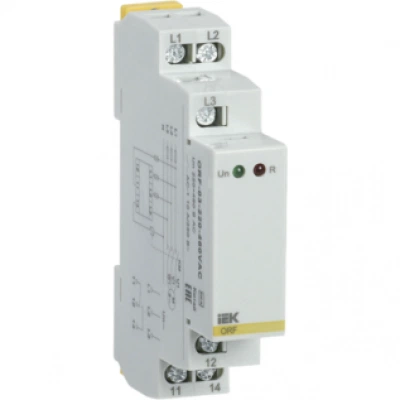

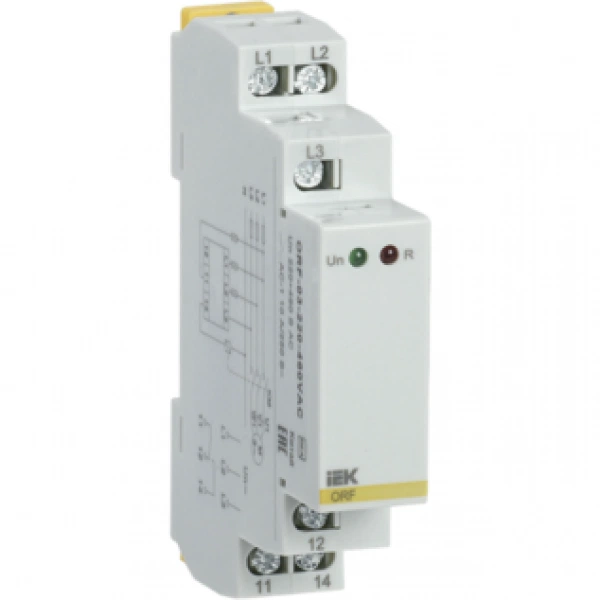

IEK Реле контроля фаз ORF 03 3 фазы 220-460В AC
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Краткое описание
Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль чередования и обрыва фаз. Фиксированные уставки.
Контроль чередования и обрыва фаз в электрической сети для предотвращения выхода защищаемого оборудования из строя.Фиксированные уставки - оборудование типа "поставил и забыл".Широкий диапазон рабочих напряжений: 220 - 460В AC.Элементная база от ведущих мировых производителей.Крепление на стандартную 35мм DIN-рейку.Корпус из не поддерживающих горение материалов.
Технические характеристики
| Номин напряжение питания цепи управ Us AC 50 Гц: | 220...460 В |
| Номин напряж питания цепи управ Us пост тока DC: | - В |
| Тип напряжения управления: | Переменный (AC) |
| Диапазон напряжения: | 176...552 В |
| Мин задержка на включение: | 0.5 с |
| Макс задержка на включение: | - с |
| Мин задержка на отключение: | - с |
| Макс задержка на отключение: | - с |
| Количество переключающих контактов: | 1 |
| Ширина: | 18 мм |
| Высота: | 95 мм |
| Глубина: | 64 мм |
| Тип измеряемого напряжения: | Переменный (AC) |
| Напряжение питания: | 220...460 В |
| Диапазон частоты питающего напряжения: | 45...65 Гц |
| Диапазон уставок по напряжению: | 2...20 процентов |
| Погрешность измерений: | ± 1 процентов |
| Погрешность настройки: | ± 5 процентов |
| Время срабатывания: | (0,1...10) ± 10% с |
| Номин ток контактных групп при АС-1: | 10 А |
| Номин напряжение контактной группы: | 250 АС / 24 DC В |
| Мех износостойкость: | 10^7 циклов |
| Электр износостойкость: | 10^6 циклов |
| Температура эксплуатации: | -20...+55 °C |
| Тип монтажа: | DIN-рейка (стандарт) 35 мм |
| Степень защиты IP лицевая панель: | IP40 |
| Степень защиты IP клеммы: | IP20 |
| Рабочее положение: | Любое |
| Категория перенапряжения: | 3 |
| Степень загрязнения: | 2 |
| Макс сечение кабеля: | одножильный 1x2,5 или 2x1,5 многожильный с наконечникам 1x2,5 мм² |
| Ремонтопригодность: | Нет |
| Вес: | 0,064 кг |
| Гистерезис: | 2 процентов |
| Индикатор наличия напряжения: | Зелёный светодиод (Un) |
| Индикатор срабатывания реле: | Красный светодиод (R) |
Эксплуатационные параметры
| Срок службы, Лет: | 5 |
| Гарантийный срок, Лет: | 1 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 200 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056489538 | 4606056489545 | 4606056489552 |
| Вес брутто, кг | 0.083 | 0.83 | 16.6 |
| l, см | 9.3 | 24.9 | 51 |
| b, см | 2.3 | 9.9 | 26 |
| h, см | 7.2 | 8.1 | 34 |
Технические характеристики ORF-03-220-460VAC
Основные характеристики
- Вес
- 0,064 кг
- Время срабатывания
- (0,1...10) ± 10% с
- Высота
- 95 мм
- Гистерезис
- 2 процентов
- Глубина
- 64 мм
- Диапазон напряжения
- 176...552 В
- Диапазон уставок по напряжению
- 2...20 процентов
- Диапазон частоты питающего напряжения
- 45...65 Гц
- Индикатор наличия напряжения
- Зелёный светодиод (Un)
- Индикатор срабатывания реле
- Красный светодиод (R)
- Категория перенапряжения
- 3
- Количество переключающих контактов
- 1
- Макс задержка на включение
- - с
- Макс задержка на отключение
- - с
- Макс сечение кабеля
- одножильный 1x2,5 или 2x1,5 многожильный с наконечникам 1x2,5 мм²
- Мех износостойкость
- 10^7 циклов
- Мин задержка на включение
- 0.5 с
- Мин задержка на отключение
- - с
- Напряжение питания
- 220...460 В
- Номин напряж питания цепи управ Us пост тока DC
- - В
- Номин напряжение контактной группы
- 250 АС / 24 DC В
- Номин напряжение питания цепи управ Us AC 50 Гц
- 220...460 В
- Номин ток контактных групп при АС-1
- 10 А
- Погрешность измерений
- ± 1 процентов
- Погрешность настройки
- ± 5 процентов
- Рабочее положение
- Любое
- Ремонтопригодность
- Нет
- Степень загрязнения
- 2
- Степень защиты IP клеммы
- IP20
- Степень защиты IP лицевая панель
- IP40
- Температура эксплуатации
- -20...+55 °C
- Тип измеряемого напряжения
- Переменный (AC)
- Тип монтажа
- DIN-рейка (стандарт) 35 мм
- Тип напряжения управления
- Переменный (AC)
- Ширина
- 18 мм
- Электр износостойкость
- 10^6 циклов
