Артикул: AR-M10N-3-D020

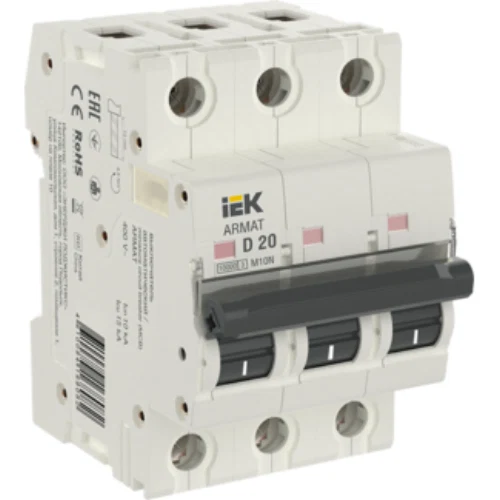

IEK ARMAT Автоматический выключатель M10N 3P D 20А - AR-M10N-3-D020
Доступно к заказу
Цена по запросу
Получи предложение от 3-х лучших поставщиков и выбери подходящего
Предложение будет включать:
— Актуальные цены и акции
— Персональные скидки
— Сроки доставки
— Актуальные цены и акции
— Персональные скидки
— Сроки доставки
Краткое описание
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Высокий коммутационный ресурс 10 000 электрических циклов.Возможность подключения шин типа FORK с любой стороны автоматического выключателя.Защелка на динрейку с 2-мя фиксированными положениями.Максимальный момент затяжки клемм до 5 Нм.Площадка для маркировки с прозрачной крышкой.Полное соответствие директиве ROHS.Высокая скорость срабатывания класс токоограничения 3Номинальная отключающая способность 10 кА.Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Технические характеристики
| Количество полюсов: | 3 |
| Номинальный ток: | 20 А |
| Характеристика срабатывания - кривая тока: | D |
| Номинальное рабочее напряжение: | 400 В |
| Отключающая способность по EN 60898: | 10 кА |
| Ширина по количеству модульных расстояний: | 3 |
| Макс сечение входящего кабеля: | 25 мм² |
| Номин импульсное выдерживаемое напряжение: | 6 кВ |
| Класс токоограничения: | 3 |
| Частота: | 50 Гц |
| Степень защиты - IP: | IP20 |
| Тип монтажа: | на DIN-рейку |
| Тип расцепителя: | Тепловой, электромагнитный |
| Сфера применения: | Бытовое |
| Мех износостойкость: | 20000 циклов |
| Электр износостойкость: | 10000 циклов |
| Возможность присоединения шин: | PIN (штырь), FORK (вилка) |
| Вес одного полюса: | 0,116 кг |
| Общ количество полюсов: | 3 |
| Отключающая способность по IEC 60947-2: | 15 кА |
| Тип напряжения: | Переменный (AC) |
| Тип подключения: | Винтовое соединение |
| Количество силовых полюсов: | 3 |
| Время срабатывания расцепителя в зоне КЗ tm: | 0,1 с |
| Наличие взрывозащиты: | Без взрывозащиты |
| Тип монтажной рейки: | 35x7.5 |
| Режим работы: | Продолжительный-S1 |
| Ремонтопригодность: | Нет |
| Номин ток: | 20.0 А |
| Номин раб напряжение: | 400 В |
| Номин напряжение изоляции Ui: | 500 В |
| Количество защищенных полюсов: | 3 |
| Рабочая температура окружающей среды: | -40…+70 °C |
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 10 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084168082 | 4610084168099 | 4610084168105 |
| Вес брутто, кг | 0.346 | 1.43 | 16.302 |
| l, см | 8.3 | 22.5 | 46 |
| b, см | 5.3 | 8.8 | 24 |
| h, см | 7.6 | 8.1 | 18 |
Основные характеристики
- Вес одного полюса
- 0,116 кг
- Возможность присоединения шин
- PIN (штырь), FORK (вилка)
- Время срабатывания расцепителя в зоне КЗ tm
- 0,1 с
- Класс токоограничения
- 3
- Количество защищенных полюсов
- 3
- Количество полюсов
- 3
- Количество силовых полюсов
- 3
- Макс сечение входящего кабеля
- 25 мм²
- Мех износостойкость
- 20000 циклов
- Наличие взрывозащиты
- Без взрывозащиты
- Номин импульсное выдерживаемое напряжение
- 6 кВ
- Номин напряжение изоляции Ui
- 500 В
- Номин раб напряжение
- 400 В
- Номин ток
- 20.0 А
- Номинальное рабочее напряжение
- 400 В
- Номинальный ток
- 20 А
- Общ количество полюсов
- 3
- Отключающая способность по EN 60898
- 10 кА
- Отключающая способность по IEC 60947-2
- 15 кА
- Рабочая температура окружающей среды
- -40…+70 °C
- Режим работы
- Продолжительный-S1
- Ремонтопригодность
- Нет
- Степень защиты - IP
- IP20
- Сфера применения
- Бытовое
- Тип монтажа
- на DIN-рейку
- Тип монтажной рейки
- 35x7.5
- Тип напряжения
- Переменный (AC)
- Тип подключения
- Винтовое соединение
- Тип расцепителя
- Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока
- D
- Частота
- 50 Гц
- Ширина по количеству модульных расстояний
- 3
- Электр износостойкость
- 10000 циклов
